ASTM A516 GR.70 Slijepa prirubnica za naočale

Zhengzhou Huitong Pipeline Equipment Co., Ltd. jedan je od vodećih proizvođača i dobavljača slijepe prirubnice astm a516 gr.70 u Kini. Srdačno vas pozdravljamo da kupite našu astm a516 gr.70 specacle slijepu prirubnicu. Naša tvornica također prihvaća prilagođene narudžbe. Slobodno uživajte u našoj konkurentnoj cijeni i izvrsnoj usluzi.

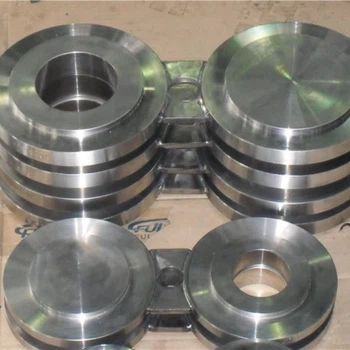

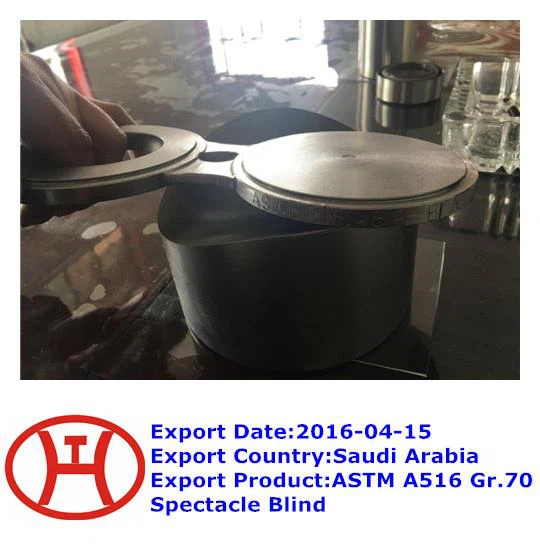

Zavjesa za naočale ASTM A516 Gr.70 je sigurnosni uređaj koji se koristi za izolaciju dijela cjevovoda ili opreme. Sastoji se od čelične pločice i prstena (odstojnika) povezanih ručkom. Izrađene od ugljičnog čelika A516 razreda 70, ove su rolete posebno dizajnirane za umjerenu do nižu-temperaturu gdje je žilavost zareza kritična.

Materijal:ASTM A516 stupanj 70 / SA-516 gr.70
Tip:Zavjesa za naočale / Spade Flange
Standard:ASME B16.48, ASTM A516/A516M, EN 1092-1
Veličina:1/2"–48" / DN15–DN1200
Klasa tlaka:Klasa 150–2500 / PN6–PN100
Vrsta lica: RF / FF / RTJ
Vlačna čvrstoća: 485–620 MPa (70–90 ksi)
Granica tečenja: Veći ili jednak 260 MPa (Veći ili jednak 38 ksi)
Elongacija: Veći ili jednak 21%

Referenca cijene naočala s karbonskom prirubnicom (FOB Kina, 2026.)

Referenca materijala ploče: ASTM A516 Gr.70 ploča (8–60 mm) ≈570–650 USD/toni(ožujak 2026.).

Kontaktirajte odmah

Zhengzhou Huitong Pipeline Equipment Co., Ltd. Certifikati:

✅ ISO 9001:2015

✅ MTC 10204 3.1 3.2

✅100% PMI (pozitivna identifikacija materijala)
✅Ultrazvučno ispitivanje (prema ASME VIII)
✅Inspekcija-treće strane (SGS/BV/DNV/LR)

✅NACE MR0175 / ISO 15156

ASTM A516 GR.70 Spectacle Blind Flange Manufacturer, A516 Grade 70 Steel Flange, ASTM A516 Grade 70 Flange, A516 Gr 70 Flanges, SA 516 Gr 70 Spade Flange, ASME B16.5 ASTM A516 Grade 70 Blind Flange

A516 GR.70 Slijepa prirubnica za naočale povezuje ventile, cijevi, pumpe i drugu cjevovodnu opremu za stvaranje dobre strukture cjevovoda. A516 GR.70 Slijepa prirubnica za naočale učinkovita je u spajanju cijevi koje mu omogućuju pregled i jednostavnu modifikaciju sustava. Ove čelične prirubnice A516 razreda 70 dizajnirane su sa sadržajem kroma, nikla i molibdena. SA 516 Gr 70 Flange je vrsta pod tlakom koja dobro radi u uvjetima povišene temperature.



Prirubnice od ugljičnog čelikapreferiraju se u industriji nafte i plina jer posjeduju izvrsna svojstva otpornosti na koroziju. A516 GR.70 Slijepa prirubnica za naočale posjeduje superiornu čvrstoću i dobru otpornost na zareze. Ove prirubnice SA 516 Gr 70 su vrlo izdržljive i jednostavne za ugradnju i održavanje tijekom dugih razdoblja. Čelična prirubnica A516 razreda 70 pruža stabilnost i čvrstoću cjevovodnoj opremi jer postoji kretanje tekućina i plinova pri ekstremnim brzinama. Ove slijepe prirubnice ASME B16.5 ASTM A516 razreda 70 dostupne su u standardnim tipovima lica i rasporedima.



Uobičajeni tlakovi wn prirubnica su 150, 300, 400, 600, 900, 1500 i 2500.

ASME SA 516 Gr 70 specifikacija slijepe prirubnice za naočale

ASTM A516 Gr 70 slijepa lopatasta prirubnica Kemijski sastav (%):

Što je ASTM A516 stupanj 70?

ASTM A516 Gr.70 je ploča od ugljičnog čelika za umjerene i niže{2}}temperature tlačnih posuda, s izvrsnom zavarljivošću i žilavošću zareza. To je najčešći materijal za zastore za naočale u pomoćnim cjevovodima rafinerija, petrokemije i nuklearnih elektrana.

ASME B16 48 Dimenzije zastora za naočale

Veličina prirubnice za naočale klase tlaka 150

Veličina prirubnice za naočale klase tlaka 300

Primjene slijepe prirubnice za naočale:

• Izolacija rafinerijske jedinice tijekom održavanja (hidrokreking, FCC)
• Ispitivanje tlaka za preradu teške nafte
• Izolacija pomoćnih cjevovoda nuklearne energije
• Petrokemijska izolacija linije kiselina/lužina
• Izolacija odvodne stanice cjevovoda za prirodni plin
• Privremeno zatvaranje bubnja kotla

Referentni standard

• ASME B16.48: (Prazni redovi)-Posebno se bavi dimenzijama, stupnjem pritiska i zahtjevima za označavanje zastora za naočale, lopatice i odstojnike.
• ASTM A516/A516M: Standard za materijal koji specificira kemijski sastav, mehanička svojstva i zahtjeve za toplinsku obradu.
• EN 1092-1: Europska norma za prirubnice; Tip 36 označava zavjese za naočale, dok tip 37 označava odstojnike.
• DIN 2561 / DIN 2501 / DIN 2527: Njemački serijski standardi za slijepe ploče i prirubnice.
• JIS B 2220: Japanski standard prirubnice.

Što je sjenilo za naočale?

Sjenilo za naočale (ponekad nazvano sjenilo s veslom ili sjenilo u obliku osmice) jednostavan je izolacijski uređaj instaliran između dvije prirubnice cjevovoda. Sastoji se od dvije čvrste metalne ploče spojene središnjom šipkom, nalikujući paru naočala, otuda i naziv.

Slijepo za naočale protiv slijepe prirubnice

• Slijepa prirubnica osigurava trajno ili polu{0}}trajno brtvljenje za kraj cijevi potpuno ga zatvarajući (ne ostavljajući otvor);
• Sjenilo za naočale s figurom 8 (u obliku broja "8") omogućuje rotacijsko prebacivanje između čvrste slijepe ploče i otvorenog odstojnog prstena.

Koja je razlika između zastora s veslom i zastora za naočale? Spectacle Blind vs. Spade Flange vs. Odstojna prirubnica

• Zavjesa za naočale je dio "osmice" koji kombinira oboje tako da se može okretati između otvorenog (odstojnik) i zatvorenog (sjenilo) položaja.
• Zastor za veslo (lopata/prazno za veslo) je čvrsta ploča koja blokira protok.
• Odstojnik lopatice je poput otvorenog kraja uzorka osmice.

Zašto se ASTM A516 Gr.70 materijal obično koristi za zavjese za naočale?

• Umjerena i stabilna čvrstoća: posjeduje vlačnu čvrstoću od 485–620 MPa-približno dvostruko veću od običnog ugljičnog čelika (Q235).
• Dobra udarna žilavost: Pokazuje energiju udarca veću ili jednaku 27 J na niskoj temperaturi od -20 stupnjeva.
• Izvrsna zavarljivost.

Kako se postavlja zavjesa za naočale?

Koraci instalacije:

• 1) Potvrdite trenutnu Slijepu ili Otvorenu poziciju;
• 2) Otpustite vijke s obje strane, ali nemojte ih potpuno ukloniti;
• 3) Umetnite zastor za naočale, osiguravajući pravilno poravnanje;
• 4) Umetnite brtvu;
• 5) Ravnomjerno zategnite vijke na navedeni moment. Za promjenu stanja jednostavno okrenite slijepu ploču bez uklanjanja.

O Zhengzhou Huitong Pipeline Equipment Co., LTD.

HT PIPE je-poznati trgovac i izvoznik. Mi smo dobavljač materijala od nehrđajućeg čelika/ugljika/legura nikla s 15+ izvoznim iskustvom. Ne isporučujemo samo cijevi, ploče, okrugle šipke, već i cijevne spojnice, prirubnice itd. Kontaktirajte nas za više informacija i cijene besplatno.

Autor: Chloe Pu (5 godina u industriji nehrđajućeg čelika, legura nikla i ugljičnog čelika)

Objavljeno: 16. travnja 2026. (pekinško vrijeme)
